Cálculo hidráulico de montantes de agua en edificaciones
Problemas de presión en montantes de agua
La presión en una montante no depende solo del caudal. También intervienen la lámina de agua, el desnivel geométrico, el diámetro de la tubería y las pérdidas de carga de cada tramo. Por eso, para tomar buenas decisiones, conviene mirar tramo por tramo cómo va cambiando la presión.

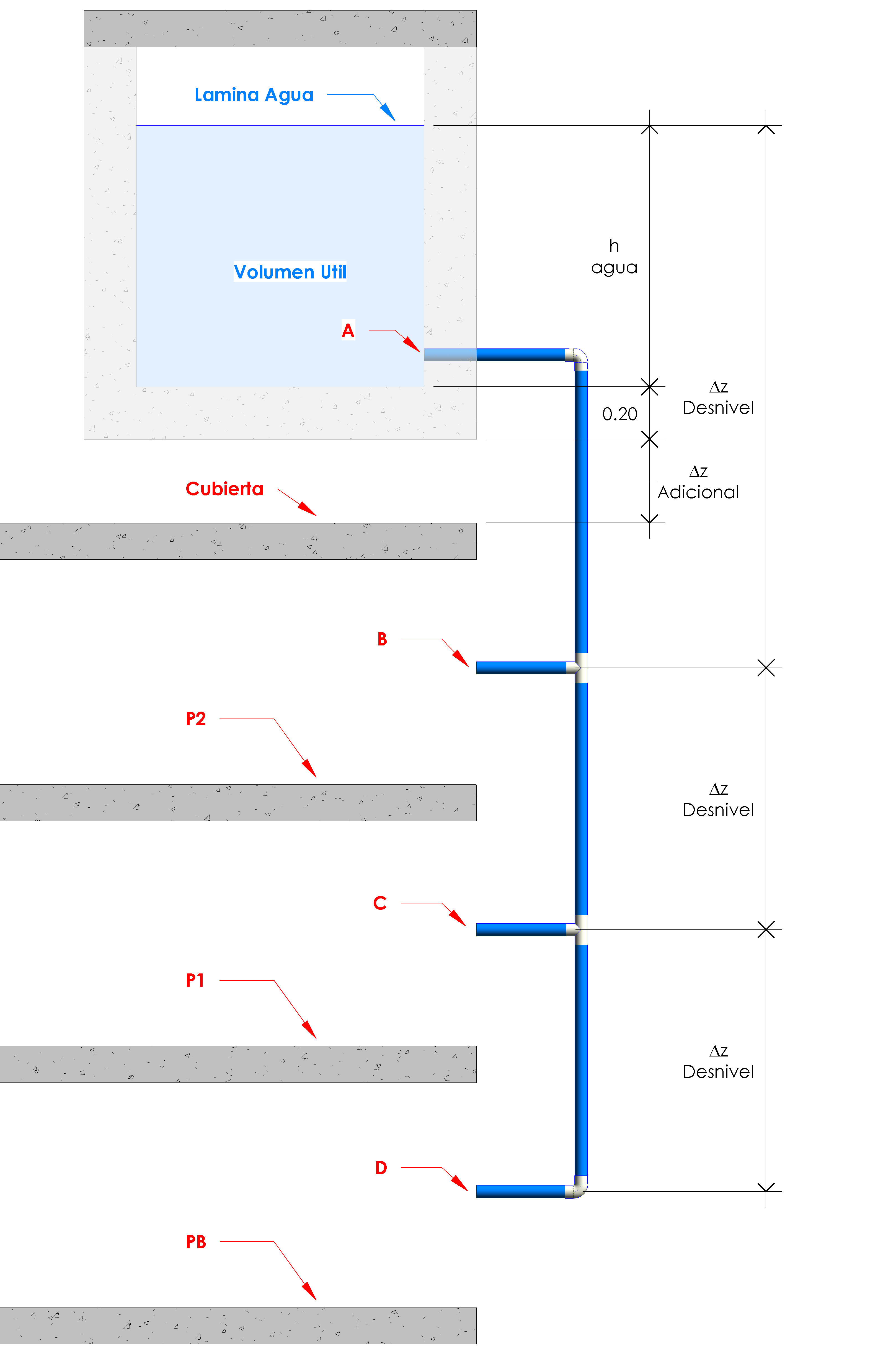

Esquema general de la montante
Este tipo de esquema ayuda a entender cómo se comporta la presión desde la salida del tanque hasta los puntos inferiores de la instalación. La lámina de agua es la referencia inicial de energía, y a medida que el agua recorre la montante esa energía se va consumiendo por desnivel y por fricción.
Fórmula base del análisis
Esta expresión resume la lógica hidráulica de la montante. La presión residual que queda al final de un tramo depende de la presión disponible al inicio, del desnivel entre puntos y de la pérdida de carga total.
Cuando el diámetro disminuye y el caudal sigue siendo importante, la velocidad sube. Eso hace que también aumenten las pérdidas de carga y, por tanto, baje la presión útil disponible.
Ejemplo de cálculo con presiones por tramo
En la siguiente tabla se muestra un ejemplo resumido de una montante. Ya no solo se ven caudal, diámetro y pérdidas, sino también la presión dinámica disponible y la presión residual en cada tramo. Esa lectura es la que permite tomar decisiones técnicas.
| Tramo | UG acumuladas | Caudal (L/s) | DN (mm) | Velocidad (m/s) | Pérdida total (mca) | Desnivel (m) | Presión disponible (mca) | Presión residual (mca) | Lectura |
|---|---|---|---|---|---|---|---|---|---|
| A-B | 57 | 1,098 | 40 | 0,844 | 0,631 | -6,01 | 0,00 | 5,379 | Presión baja, pero todavía utilizable |
| B-C | 38 | 1,571 | 40 | 1,208 | 0,153 | -2,85 | 5,38 | 8,077 | Mejora de presión por descenso favorable |
| C-D | 19 | 1,183 | 25 | 2,144 | 0,602 | -2,85 | 8,18 | 10,428 | Mayor residual, pero con velocidad alta |
¿Qué se puede concluir del ejemplo?
Tramo A-B
Parte con la condición más desfavorable. La presión residual es la menor del ejemplo, por lo que este tramo merece especial atención cuando se quiera verificar si la montante funcionará correctamente.
Tramo B-C
La presión mejora porque el desnivel favorece hidráulicamente al sistema. Aun así, el caudal es alto y conviene seguir revisando que la velocidad no crezca más de lo conveniente.
Tramo C-D
Aunque la presión residual resulta mayor, el diámetro de 25 mm hace que la velocidad suba bastante. Eso indica que el tramo está más exigido y podría generar pérdidas importantes si el sistema cambia.
¿Qué decisiones tomar cuando la presión es baja?
Cuando una montante presenta presión insuficiente, conviene identificar primero la causa dominante. No siempre se corrige del mismo modo.
Aumentar la altura del tanque
Si el sistema trabaja por gravedad, elevar el tanque incrementa la carga disponible y mejora la presión en toda la montante. Es una de las soluciones más directas cuando falta energía inicial.
Instalar bomba o sistema presurizador
Cuando la altura disponible no es suficiente, una bomba o un equipo presurizador puede aportar la presión necesaria para que los puntos de consumo funcionen correctamente.
Aumentar el diámetro del tramo crítico
Si la velocidad es alta y las pérdidas crecen demasiado, aumentar el diámetro reduce la velocidad y mejora el comportamiento hidráulico.
Reducir accesorios innecesarios
Cada codo, tee o válvula suma longitud equivalente. Un trazado más limpio ayuda a conservar presión.
Resumen rápido para tomar decisiones
| Situación observada | Qué significa | Decisión recomendada |
|---|---|---|
| Presión residual muy baja en el tramo superior | La carga disponible no alcanza o las pérdidas son excesivas | Subir tanque o usar bomba |
| Velocidad alta en un tramo con diámetro pequeño | La tubería está muy exigida | Aumentar el diámetro |
| Pérdida total alta con muchos accesorios | La longitud equivalente está penalizando el sistema | Optimizar el trazado |
| Presión residual aceptable, pero velocidad elevada | Funciona, pero puede no ser la mejor solución | Revisar si conviene subir diámetro |
Ejemplo tomado del libro
Este ejemplo forma parte del enfoque práctico desarrollado en mi libro Instalaciones hidrosanitarias en edificaciones, donde se explica paso a paso cómo analizar consumos, pérdidas de carga, montantes, distribución interna y otros criterios de diseño.
Conclusión
Para analizar una montante de agua no basta con ver el caudal. Lo más útil es revisar cómo cambian la presión disponible y la presión residual en cada tramo. Esa lectura permite decidir si conviene aumentar la altura del tanque, incorporar una bomba o corregir el diámetro de la tubería.
Probá el simulador de presión en montante
Si querés llevar este análisis a una parte más visual e interactiva, podés utilizar mi simulador de presión en montante. Esta herramienta permite modificar la altura adicional del tanque, los diámetros de los tramos y los caudales, para observar cómo cambian las presiones dentro del sistema.
Este simulador es de mi autoría y fue desarrollado como apoyo para comprender de forma práctica el comportamiento hidráulico de una montante de agua.
