METODOLOGIA

A partir de aquí se trabaja paso a paso. Primero se fijan las hipótesis de uso y la línea base del proyecto. Luego se computa el consumo mensual, se estima la oferta de lluvia con el mes de chequeo, se verifica la cobertura mínima y se define la demanda conectada a no potable. Con esos datos se compara oferta–demanda, se aplican medidas de bajo consumo y se dimensionan bajantes, interceptor y tanque. Al final se comprueba la distribución no potable con Hunter y Tecoflow y se cierra con calidad y filtración.

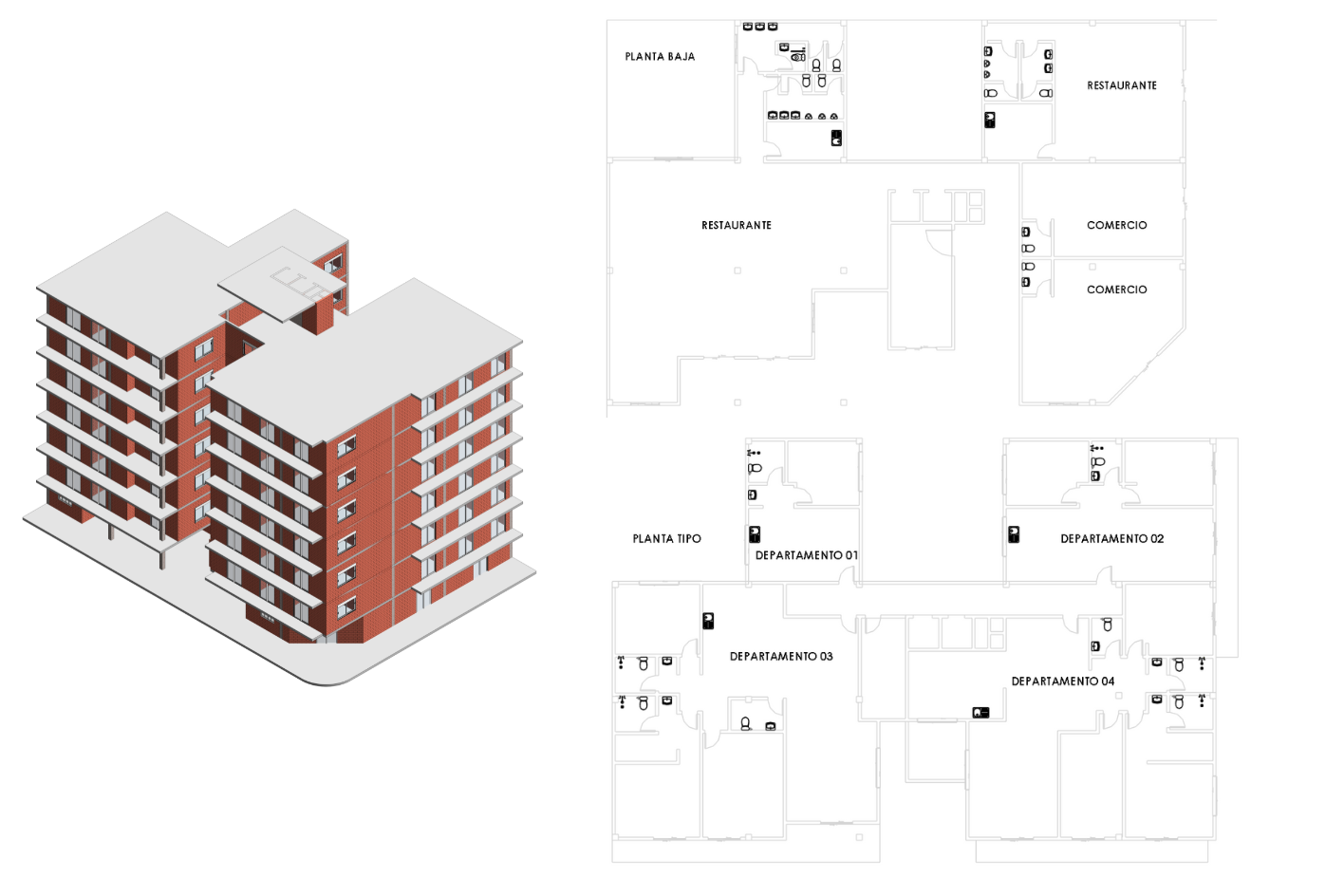

En la Figura 1 se ve el caso guía que usamos a lo largo del documento. Es un edificio con planta baja comercial y plantas tipo repetidas, modelado en Revit. La vista solo muestra lo necesario para el cálculo: niveles, áreas tributarias y el conteo de artefactos por PB y por PT. Con esa base se arma el inventario y la población de cálculo que alimentan los pasos siguientes.

Figura 1. Caso guía en Revit
